Сетевая диагностика с применением протокола SNMP


Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

Обслуживание и диагностирование больших многосегментных, многопротокольных сетей, размещенных на большой территории, а в некоторых случаях и в нескольких городах (например, корпоративные сети типа Интранет), представляет собой тяжелую проблему.

Так как сеть может быть построена с использованием различных физических сред и протоколов, наиболее привлекательным, если не единственным, средством диагностики представляется протокол snmp, который служит для целей управления в ISDN, X.25, FDDI, ATM, TCP/IP и других сетях. Протокол SNMP (std15, RFC-1448, -1592, -1901, 1902-1907, 1908-1910) использует управляющую базу данных mib (RFC-1213, -1158, -1792, -1042; std16, std17), доступ к которой определяется администратором локальной сети или конкретной ЭВМ (ссылки, выделенные полужирным шрифтом, являются стандартами Интернет). Для того чтобы база данных была доступна, необходимо наличие snmp-демона с режимом свободного доступа (поле community = public). Рассмотрим сеть, изображенную на рис. 4.1.1.

Рис. 4.1.1. Пример диагностируемой сети

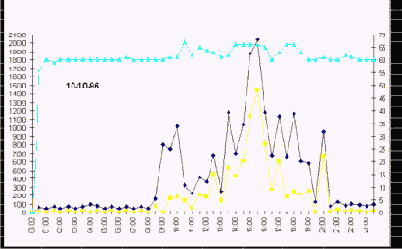

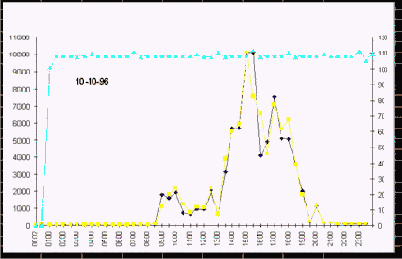

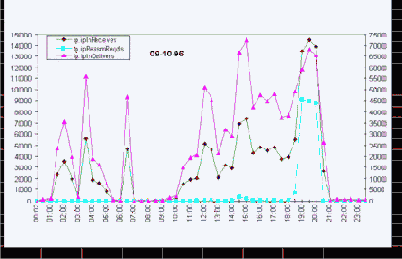

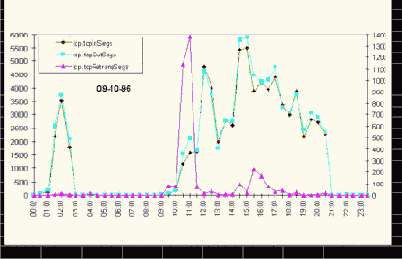

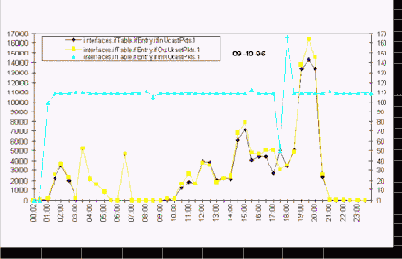

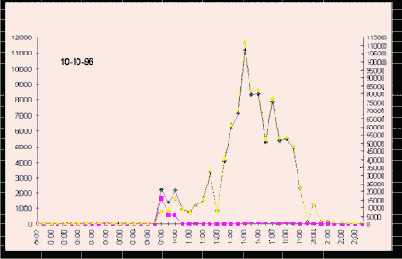

Для диагностики сегмента, непосредственно связанного с ЭВМ-тестером, можно использовать режим 6 Ethernet-интерфейса ЭВМ-тестера. Этот режим, при котором принимаются все пакеты, следующие по сегменту, позволяет регистрировать распределение пакетов по адресам отправителя и получателя, протоколам, длинам пакетов и т.д.. Запуская определенные программы на ЭВМ 1 или 2 (сегмент С-1), можно получить исчерпывающую информацию о состоянии сегмента. Этот способ диагностики не пригоден для сегментов, к которым подключены ЭВМ 3 (сегмент С-2), 4 и 5 (сегмент С-3). В случае, если все ЭВМ сети поддерживают протокол tcp/ip, возможно применение для целей диагностики протокола icmp (RFC-1256, -1788, -1885, -792). Этот протокол также как и snmp пригоден для диагностики не только локальной сети но и каналов Интернет. Если использовать icmp не только для трассировки маршрутов, но и для измерения процента испорченных пакетов, можно получить весьма полезную информацию, а при длинных сегментах зарегистрировать ухудшение качества сегмента при подключении слишком большого числа ЭВМ.
